耐磨耗螺线弯头的设计原理与优势
耐磨耗螺线弯头的设计与优势
为了有效解决上述问题，耐磨耗螺线弯头采用特殊的螺线腔室设计，能够使输送物料在转弯处形成平稳的流动状态，避免直接撞击管壁，大幅降低磨耗。
设计原理

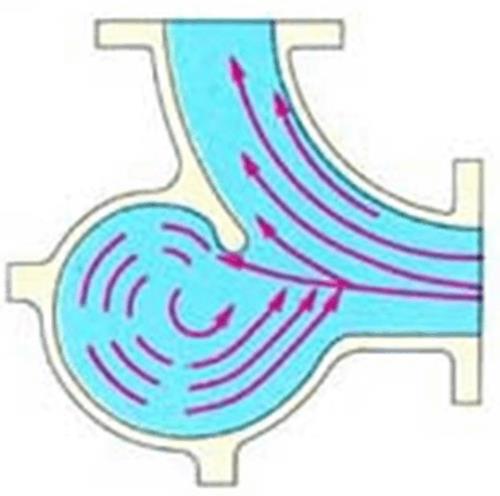

耐磨耗螺线弯头的核心设计概念是在入口对向设置一个逐渐扩大的螺线腔室，使部分输送物沿着外壁改变方向进入出口，而大部分输送物则快速通过主管道。
根据柏努力定律（Bernoulli’s Principle,Q=AV），当腔体面积扩大时，流速会降低，从而形成相对的增压区域。虽然入口压力高于出口压力，但由于无法经过螺旋增压空间，因此不会发生因碰撞而造成的方向转换。结果是能顺利排出输送物，避免弯头与输送物的损伤。
运作机制：
藉由压力差，输送物会流向弯头，并抑制剧烈的方向变化，从而降低磨损与能源消耗。此设计透过调节压力与流速，引导输送物顺利转弯，降低管道内壁的磨损，防止管道穿孔，延长管道寿命，同时提升输送效率。在主通道中，输送物在进入腔体前会以高速流动，形成相对减压；进入腔体后流速降低并产生增压，使输送物能顺利流入主通道中。
根据流体力学公式：
其中，Q 为流量，A 为流体通过的横截面积，V 为流速。当螺线腔室的横截面积逐渐放大时，流速降低，压力相对升高。由于螺线腔室内流速较慢，形成相对正压区，能够有效减少输送物的直接撞击。而主管路内的物料流速保持较快，形成相对负压，促使腔室内的输送物顺利排出。
压力的变化可用以下关系表示：
假设：
- 直接往出口输送的速度为 V1，压力为 P1。
- 螺线腔室入口上部的速度为 V2，压力为 P2。
- 螺线腔室入口下部的速度为 V3，压力为 P3。
则： V1＞V2＞V3 、 P3＞P2＞P1
由于螺线腔室内的流速较慢且处于正压区，因此能够有效阻止输送物直接撞击管壁，同时使物料缓慢旋转后输出。此外，腔室入口下部与肘管入口成一定角度，利用压力向量的作用，使输送物能够顺畅地往出口排出。
优势
- 减少磨耗：由于设计上避免了剧烈的转折与直接撞击，弯头的磨损大幅降低。
- 提高输送效率：
- 减少乱流，使流速更稳定，提升吞吐量。
- 无需额外加压或导入二次压缩空气，即可保持高效率输送，降低能耗。
- 适用于多种材料：
- 可有效防止低熔点材料因摩擦热产生熔化问题。
- 适用于粉状或颗粒状输送物，减少堵塞风险。
- 节省空间与成本：
- 可在有限空间内实现最小直径配置。
- 相较于传统大月弯型弯头或T型管设计，制造与安装成本更低。
可能的限制
- 初期设计与制造成本较高：
- 相较于传统弯头，螺线弯头的结构较为复杂，因此初期设计与制造成本较高。
- 适用范围受限：
- 需根据输送物的特性进行优化设计，并非所有应用场合皆适用。
结论
耐磨耗螺线弯头透过创新的螺线腔室设计，成功解决了传统弯头因直接撞击与乱流产生的磨耗问题。其独特的流体动力学设计能够有效降低能耗、提升输送效率，并延长管路使用寿命，是空气输送系统中的理想解决方案。然而，在选择应用时，仍需考虑其初期设计成本与适用性，以确保获得最佳的使用效益。
