在气力输送系统中，当颗粒状物料通过弯头时，会直接撞击弯头的端部，引发反弹与乱流。这些现象会导致管壁快速磨损、流速下降、输送效率降低，甚至造成堵塞等问题。为了解决这些问题，虽然已开发出多种传统的对策，但各自仍存在限制。

^{磨损的陶瓷内衬弯头}

传统弯头的磨耗问题与改善措施
传统弯头的问题点
弯头内壁快速磨损：输送物从直管进入弯头时，会直接撞击管壁，并在反弹后再次冲击，导致弯头内壁快速磨耗。

流量下降与堵塞现象：冲击产生乱流，导致输送物无法顺畅通过管道，不仅降低输送效率，最严重时甚至造成管道堵塞。

压力上升与设备损耗：为解决上述问题，常透过提高系统压力或在弯头前导入二次压缩空气，但这会加剧弯头的磨耗，进一步缩短设备寿命。

传统改善方案与其限制
大曲率弯头
藉由加大弯头的曲率半径，使冲击范围扩大，降低单位冲击压力，减缓管壁磨损。然而，弯头内径变大会增加物料反弹与乱流发生的可能性，反而导致流速下降。此外，在输送低熔点物料时，与管壁摩擦所产生的热量可能造成物料熔化，影响产品质量。

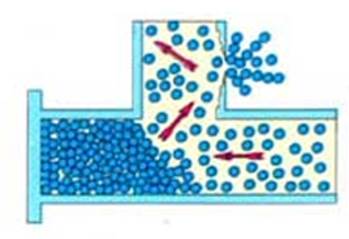

T型管与法兰组合方式
将物料暂时储存在T型管的端部，作为缓冲以防止直接冲击。然而，出口侧仍持续受到强烈撞击，导致出口管壁严重磨损。粉末状物料也可能堆积于端部，造成管径变窄、输送效率下降，最终甚至完全堵塞。

为解决此问题，若提高压力或导入二次压缩空气，将加速出口侧管壁磨耗，设备损伤也会进一步恶化。

耐磨螺旋弯头的设计与优势

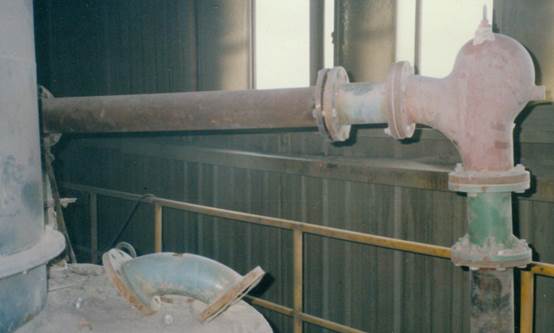

在某电池制造M公司现场，已持续超过25年将磨损严重的弯头更换为「耐磨螺旋弯头」，有效解决上述问题。

该弯头采用特殊的螺旋空间设计，让输送物能在弯头内部平滑流动，避免直接冲击，显著降低磨耗。

气力输送管道与流体稳定性分析
在气力输送系统中，为确保流体稳定性并降低压力损失，必须特别注意仪表、控制设备、阀门、法兰等连接方式。

为防止乱流发生，通常会将配管的连接长度设计为管内径的10倍以上。

流体流动与完全发展流
当流体进入管道时，最初处于螺旋自由振动状态，尚未受到管壁明显影响。然而，随着流体沿管道前进，受到管壁摩擦力影响，速度分布会产生变化。

当速度分布稳定且形成固定流型时，即为「完全发展流」。完全发展流所需的距离取决于雷诺数。一般来说，层流所需的入口长度比紊流更长，这种差异会影响流体的发展过程。

接合部对流体的影响与耐磨螺旋弯头的优点
在仪表、阀门、法兰的接合部，因存在段差，流体会产生不规则跳动，导致以下问题：

配管磨损：高速流体的冲击会加速管壁磨耗，缩短设备寿命。

压力损失增加：乱流与紊流造成能量损耗，提高系统运行成本。

为解决这些问题，采用「耐磨螺旋弯头」为有效对策。其设计可利用增压腔内的正压稳定乱流与紊流，使流体顺利通过弯头部位，进而达到以下效果：

减少管道磨损，延长设备寿命。

降低压力损失，提高输送效率。

透过适当的配管设计与耐磨部件的应用，可提升气力输送系统的稳定性与性能，并有效降低维护成本。
