↓高純度PSA氮氣產生器
新型 MSC “BELFINE® MG4”
組成
1．關於原料樹脂 “BELPEARL®”
1.1 原料：功能性微粒狀酚醛樹脂「BELPEARL®」

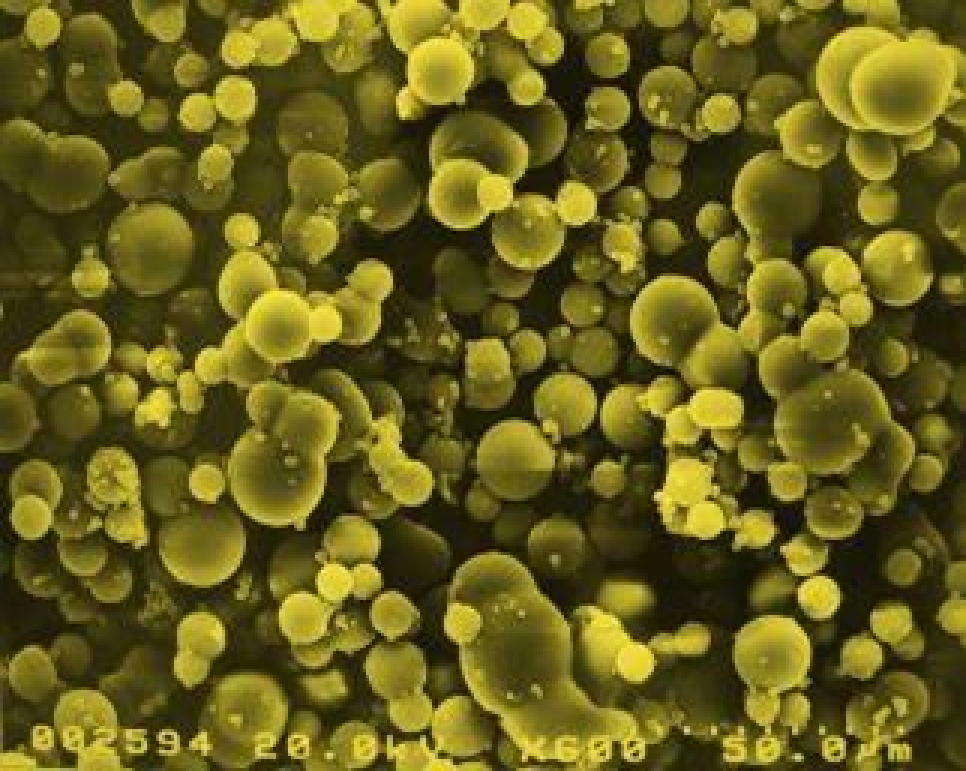

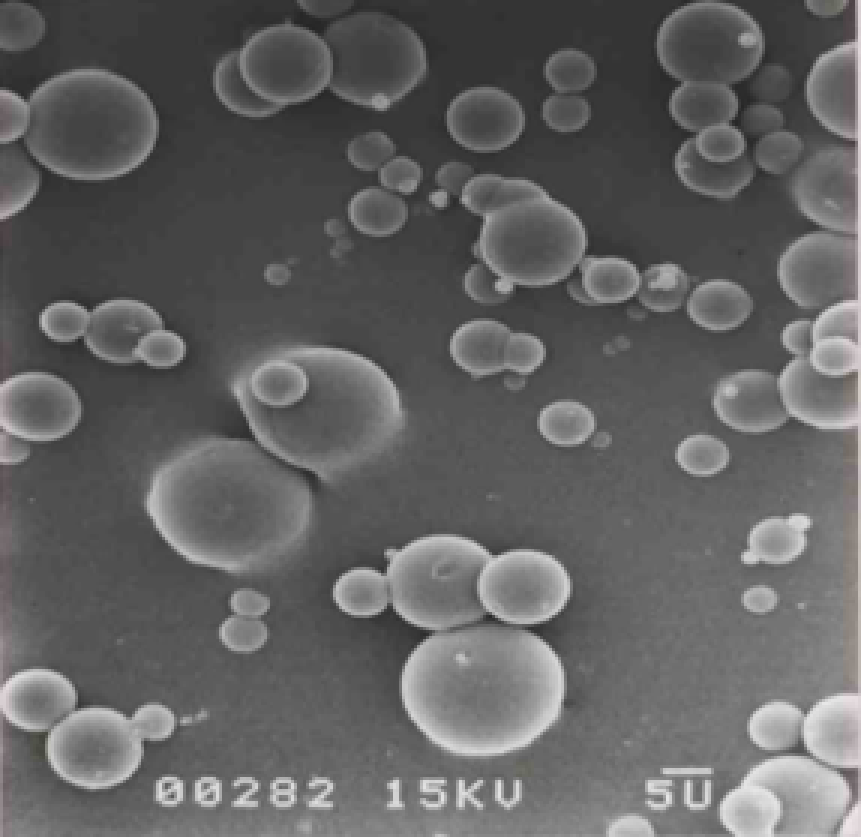

BELPEARL S890 的 SEM 圖片
- 與傳統酚醛樹脂相比，其合成方法、化學結構與物性大不相同
（Resole 樹脂、Novolac 樹脂） - 特性：高強度、高耐熱、高殘碳率、均一且均質、高安全性
微粒狀酚醛樹脂「BELPEARL®」的製造方法

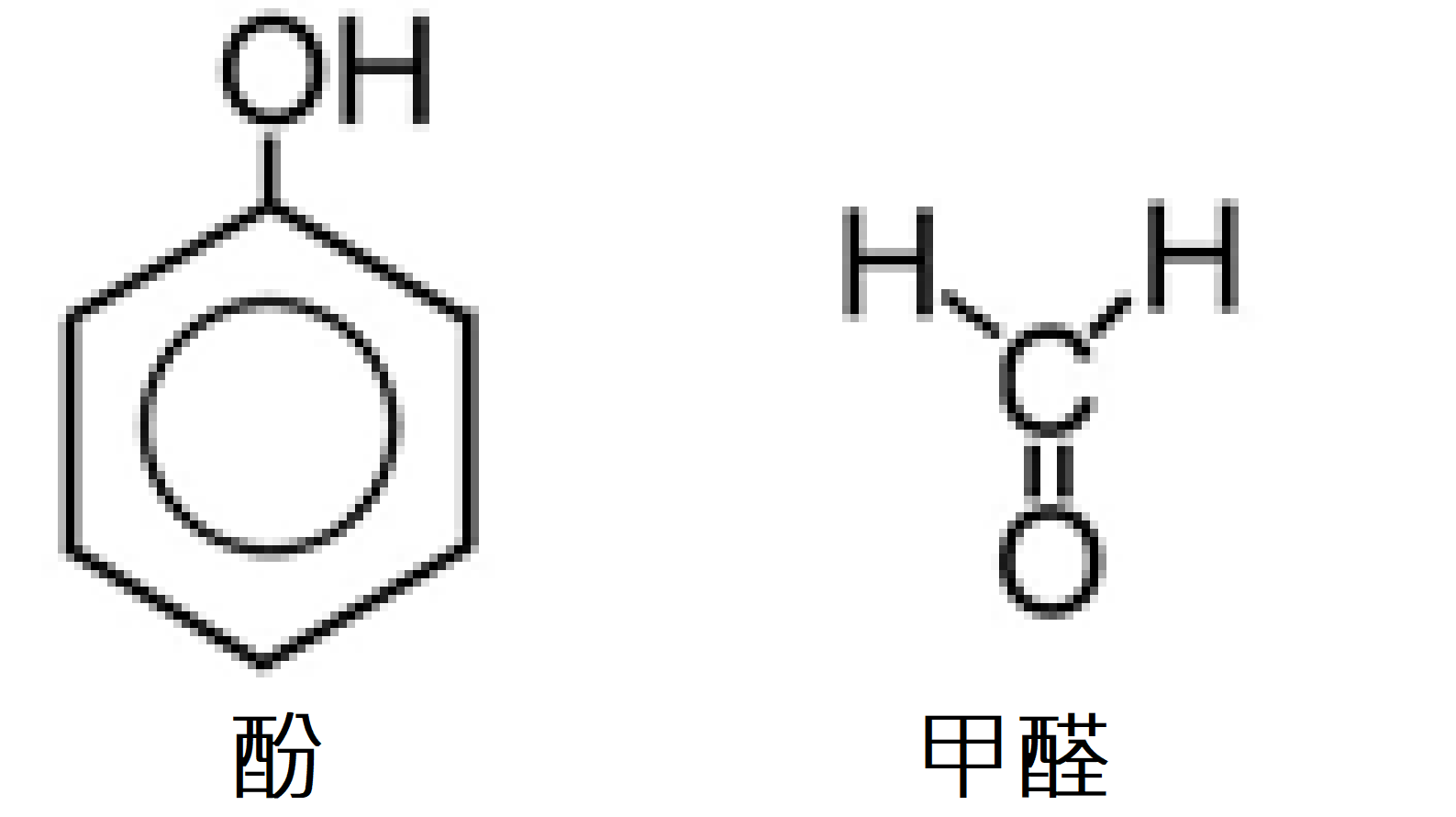

原料

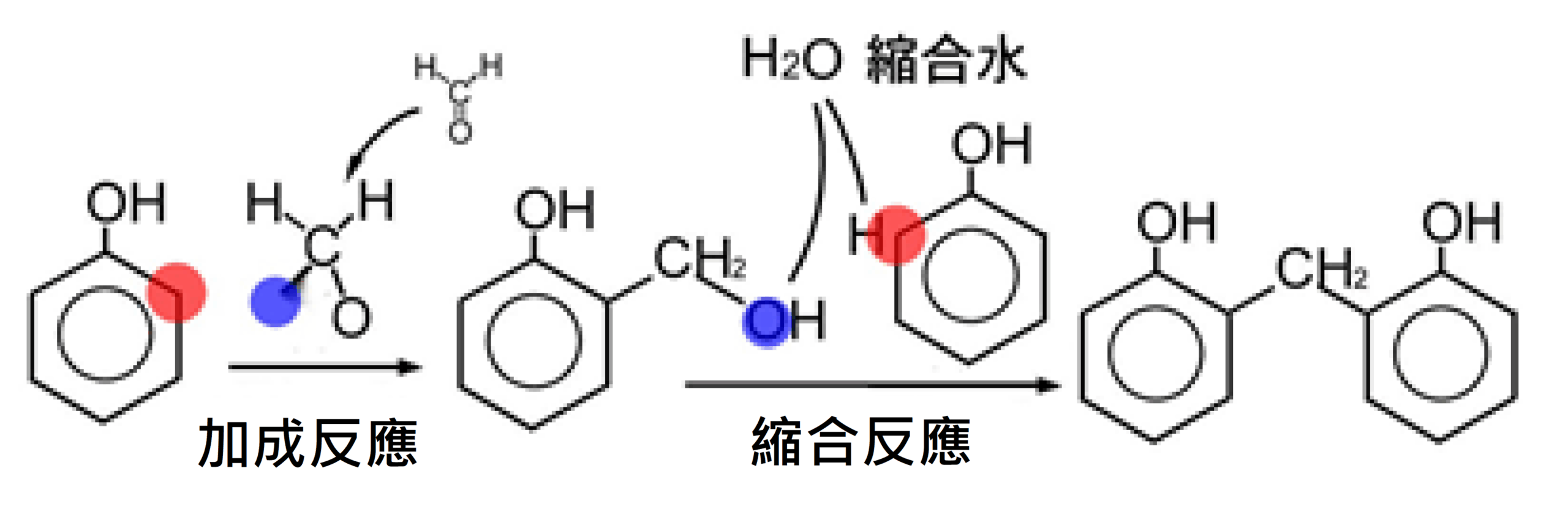

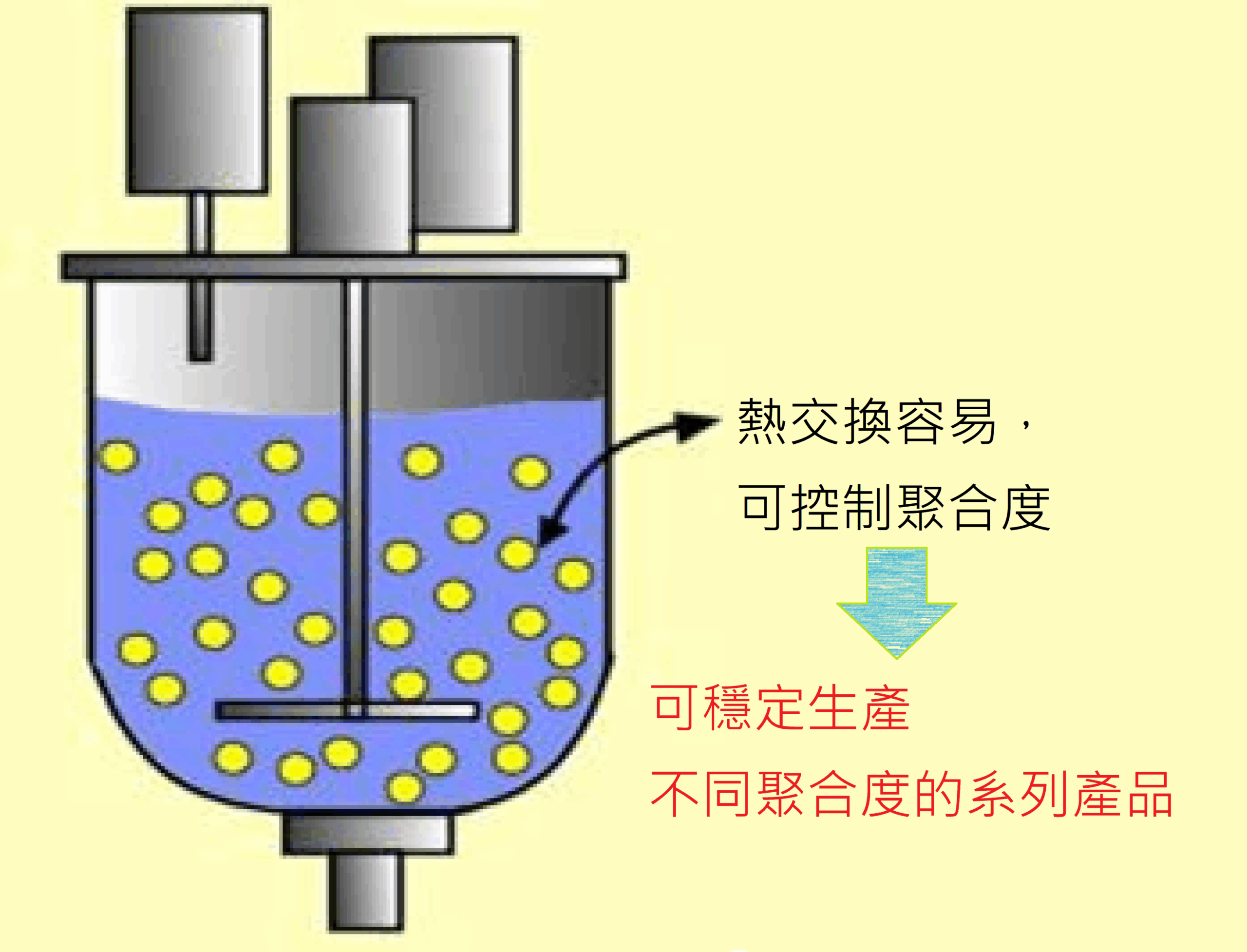

反應
- 平均粒徑 20μm 的球狀微粒
- 高安全性、高分子量樹脂
- 完全獨自開發的反應條件
- 可精密控制分子量與硬化程度
主要用途
S 型耐火材料用黏結劑
- 不定形耐火材料
- 定形耐火材料
S 型摩擦材料用黏結劑
- 自排車離合器
- 列車用煞車器
- 工業機械用煞車器
S 型複合材料用黏結劑
- 橡膠成型用樹脂模具
- 車用華司
- 車用樹脂齒輪
S 型接著劑
- 符合無甲醛規範
- 合板用接著劑
S 型碳材料黏結劑
- 電容用黏結劑
- C/C 複合材料
S 型砂輪用黏結劑
- 金剛石砂輪
R 型碳材料原料
- 高性能 MSC 原料
- 高性能活性碳原料
R 型耐熱性填料
- 耐熱性尼龍
- 尼龍複合材料
C 型潤滑性填料
- 免加油軸承
- 推力華司
C 型導電性填料
- IT 工廠用抗靜電樹脂
- 表面發熱體（地暖）
| 類型 | 特性 |
| S 型 | 熱熔硬化型 |
| R 型 | 不熔化型 |
| C 型 | 燒成炭化型 |
2．關於 “BELFINE® MG4”

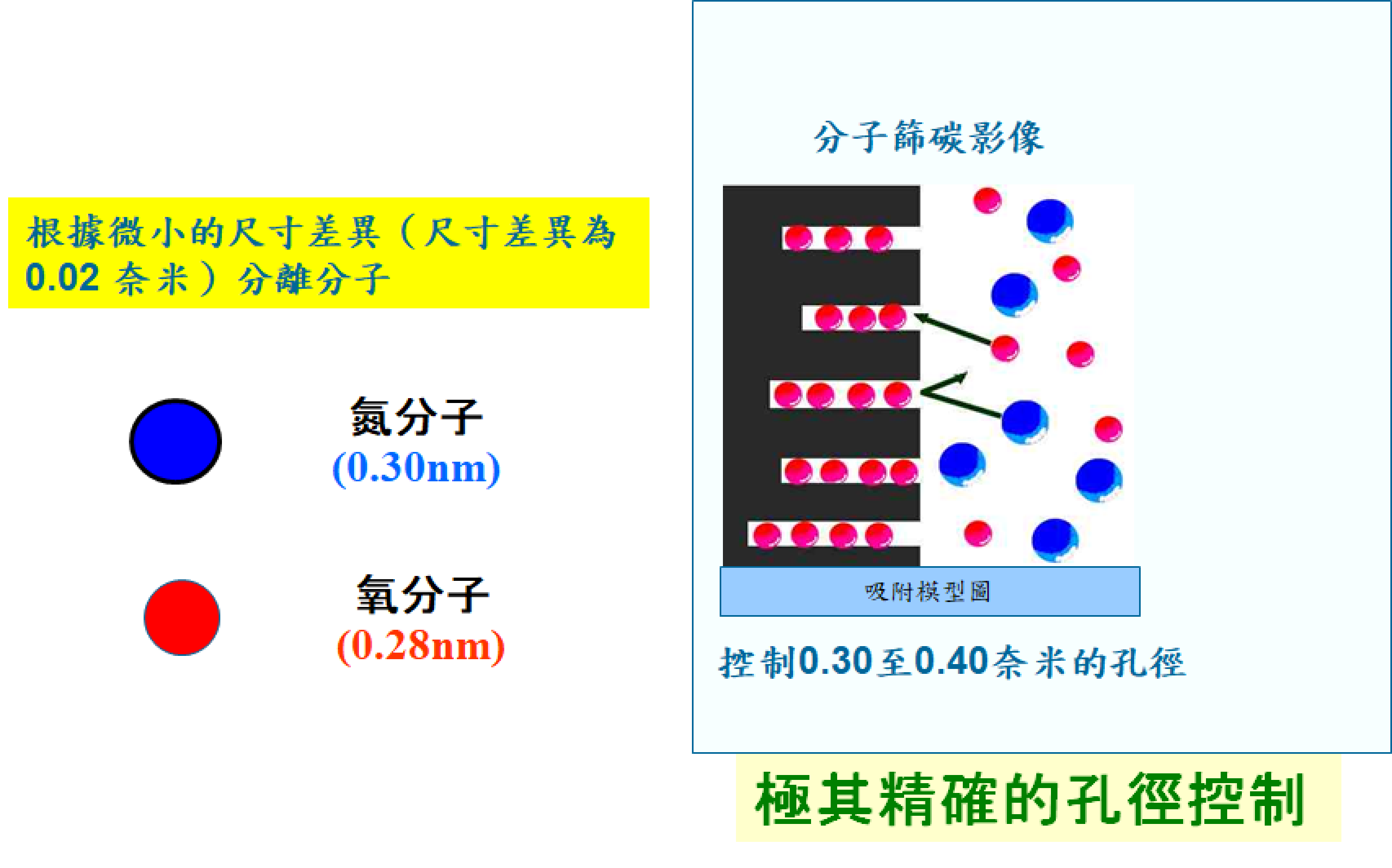

什麼是 MSC（分子篩碳）？

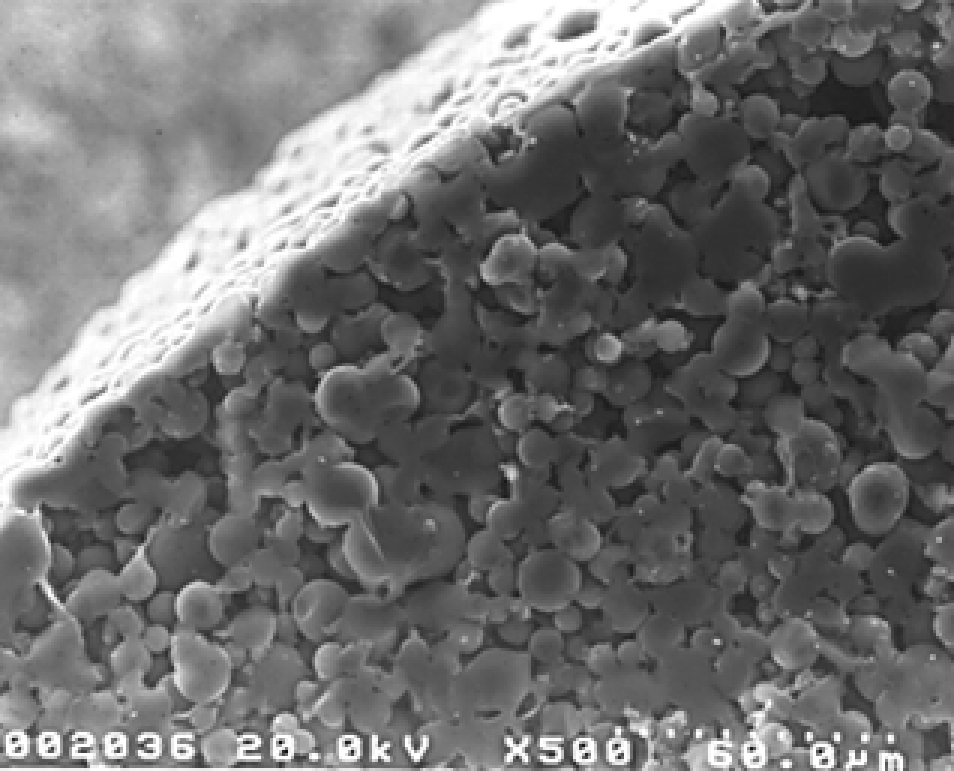

分子篩碳的SEM相片
PSA氮氣產生機生產流程

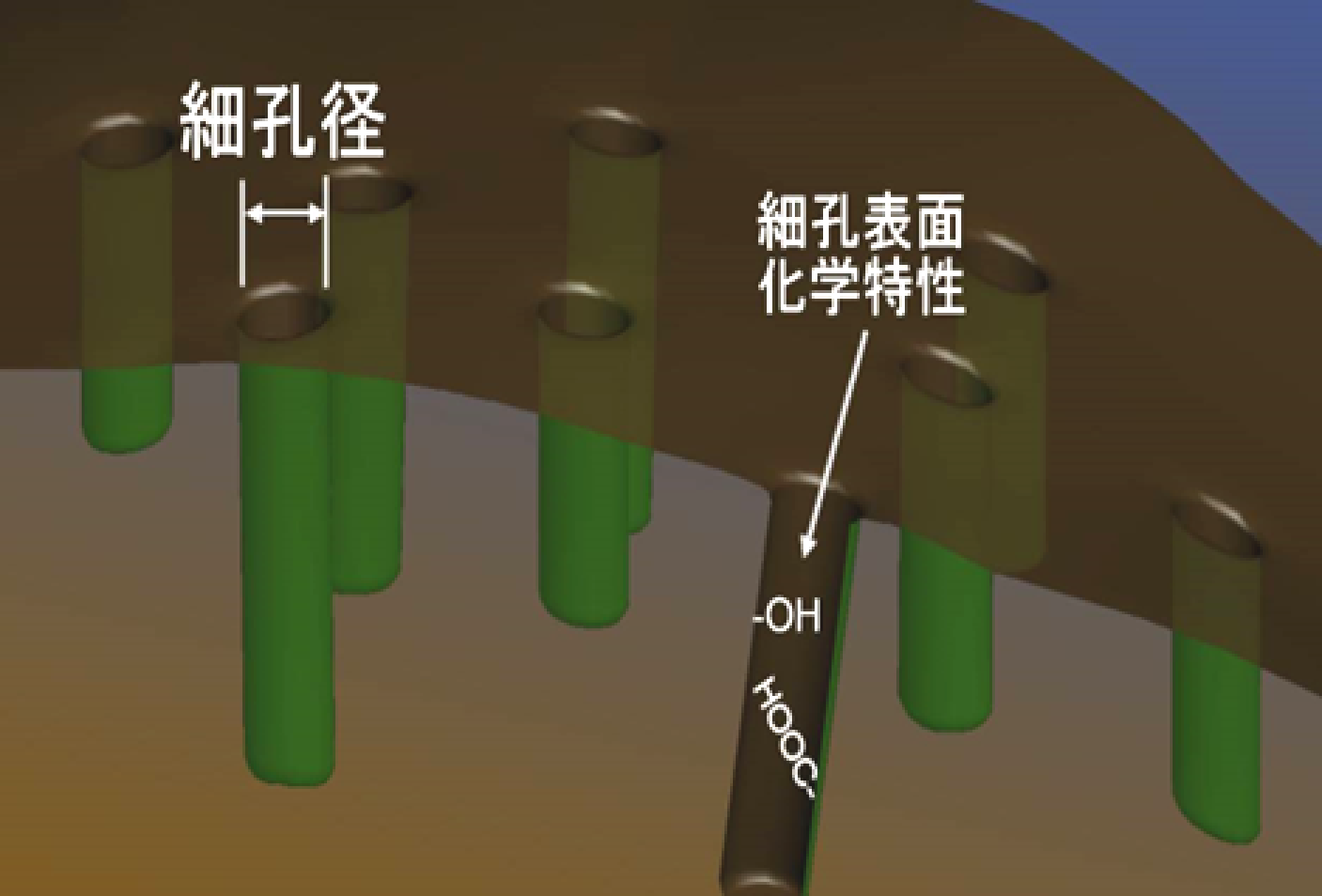

分子篩碳的細孔控制
→
分子篩碳的氧氣氮氣的吸著速度
MSC 高性能化的理念（MG4 開發思路）
對策 1：更嚴格的孔徑控制
- 增加有效孔洞，減少無效孔洞
對策 2：增加有效孔體積
- 顆粒粒徑均一化，提升連通孔
- 顆粒小型化，抑制顆粒內擴散
- 顆粒微細化，提高外表面積
對策 3：提高填充於儲罐中的 MSC 數量
- 提高顆粒密度
對策 4：保密
從 MG7L 到 MG4
- 高水準且大幅度的改良
- 不僅僅是燒成條件的調整，
- 更是追溯至原料樹脂進行改進
→ 作為酚醛樹脂製造商主導的開發
對策 1：更嚴格的孔徑控制

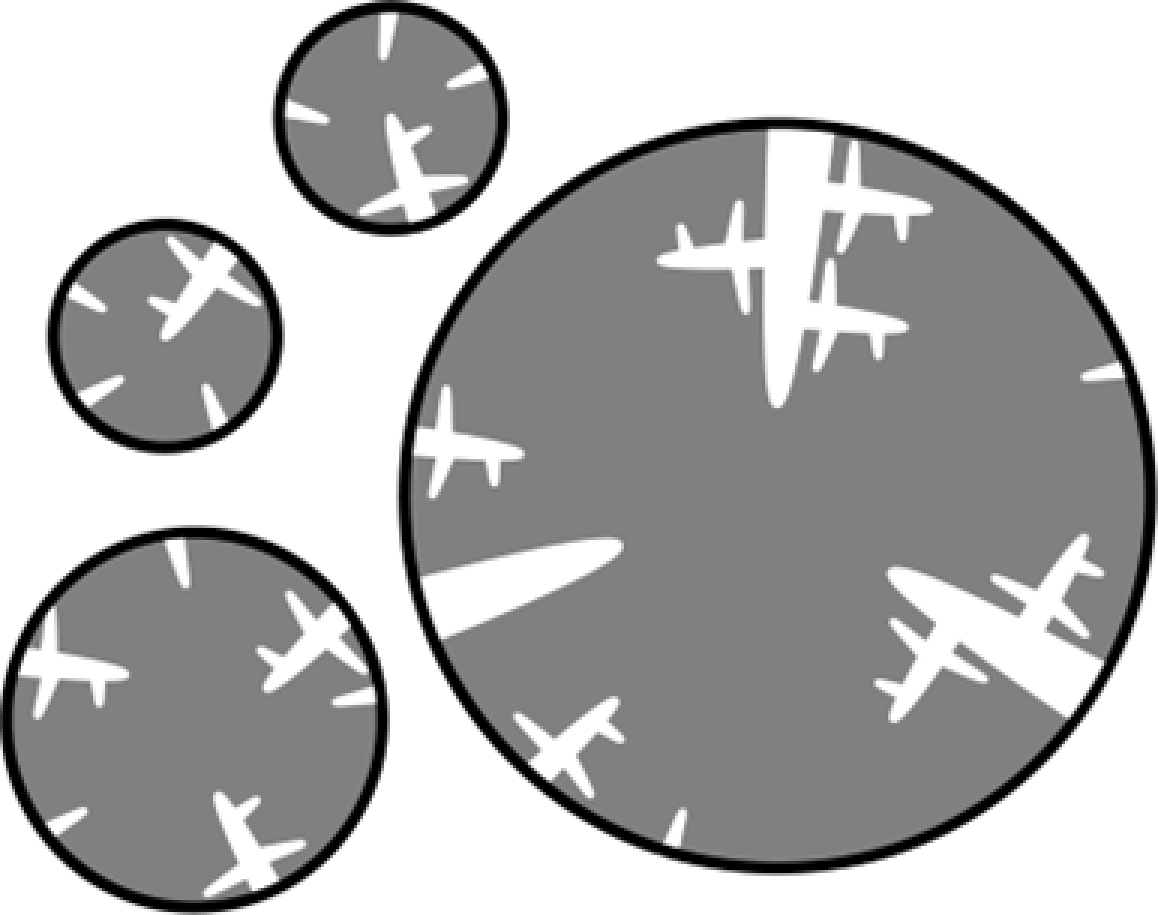

傳統分子篩

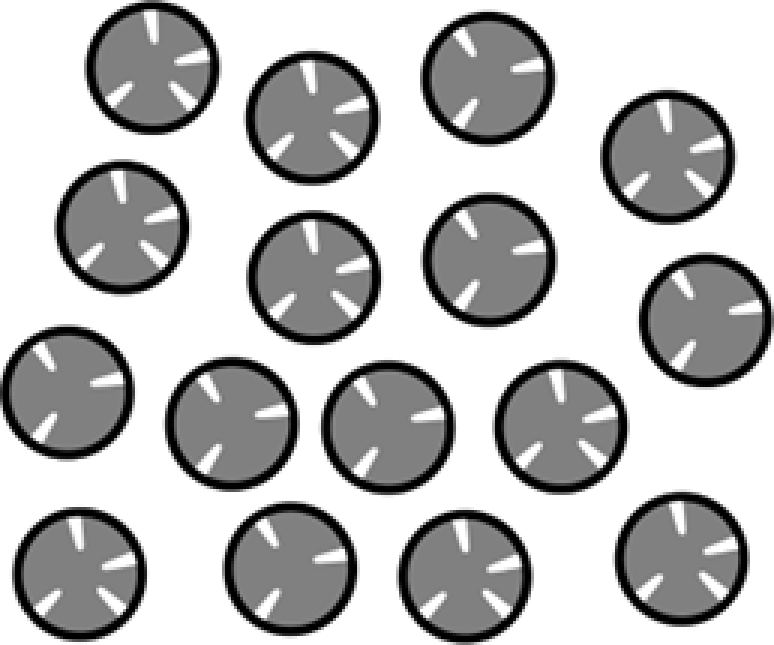

MG4分子篩
- 傳統 BELPEARL：物性均一，但粒徑不一
- MG4：粒徑一致，燒成時孔洞形成均一化
對策 2-1：增加有效孔體積
- 顆粒均一化提升孔間連通性
- 即使強力壓縮，球體間仍保有空隙
→ 使得顆粒內部也可充分利用
對策 2-2：小粒徑化抑制顆粒內擴散

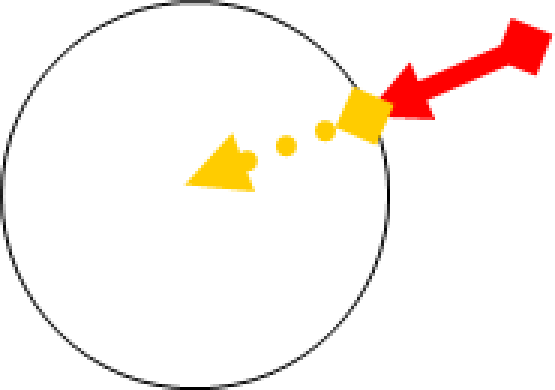

顆粒內的擴散速度較慢
小顆粒相比大顆粒有較大外表面積與較短擴散距離
- 顆粒內的擴散速度較慢
- 小顆粒相比大顆粒有較大外表面積與較短擴散距離
→ 所有孔洞可更快速、有效地發揮作用

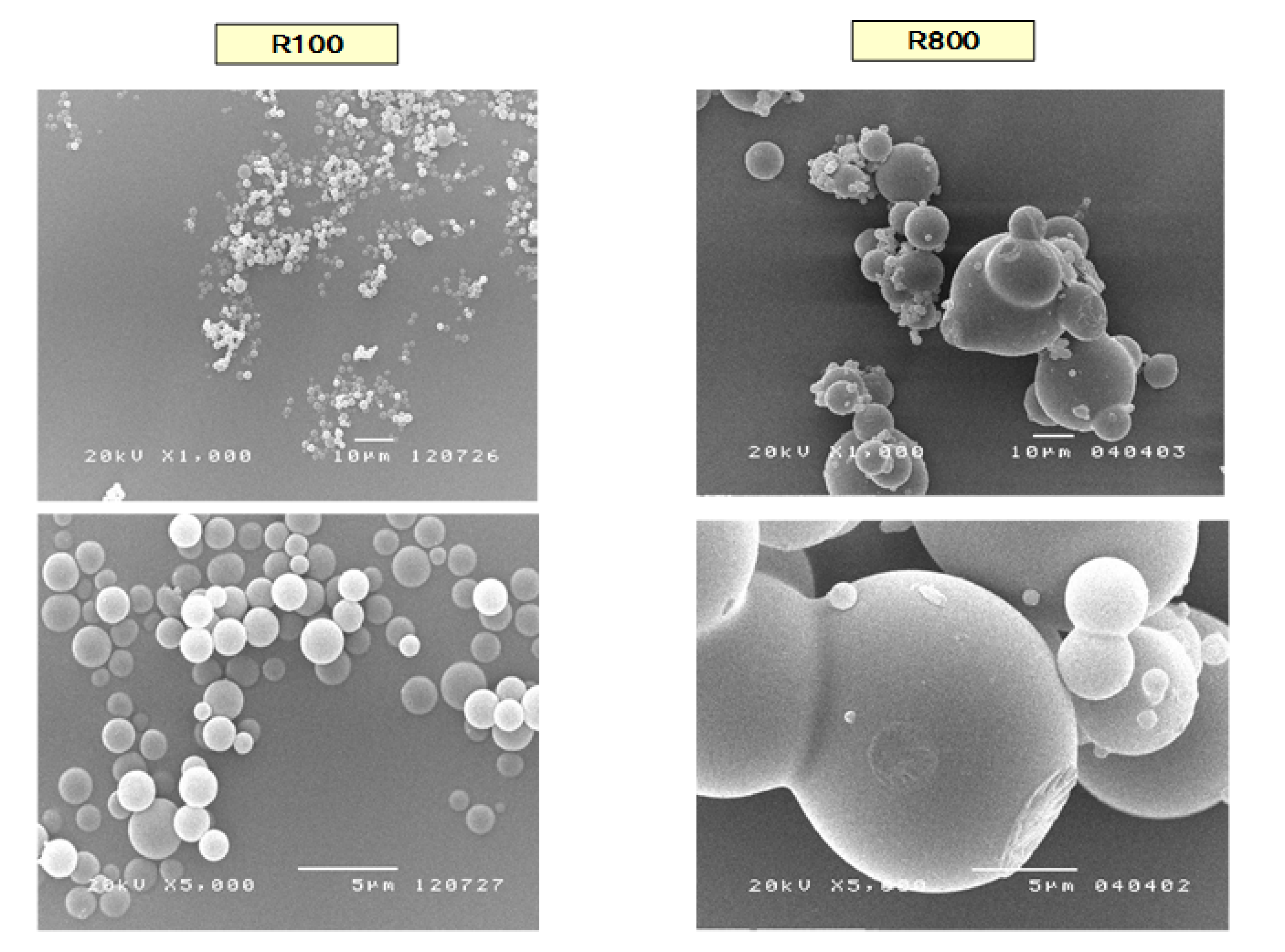

符合 MG4 設計理念的 BELPEARL 開發
- 全新開發
- 粒徑均一化與小型化

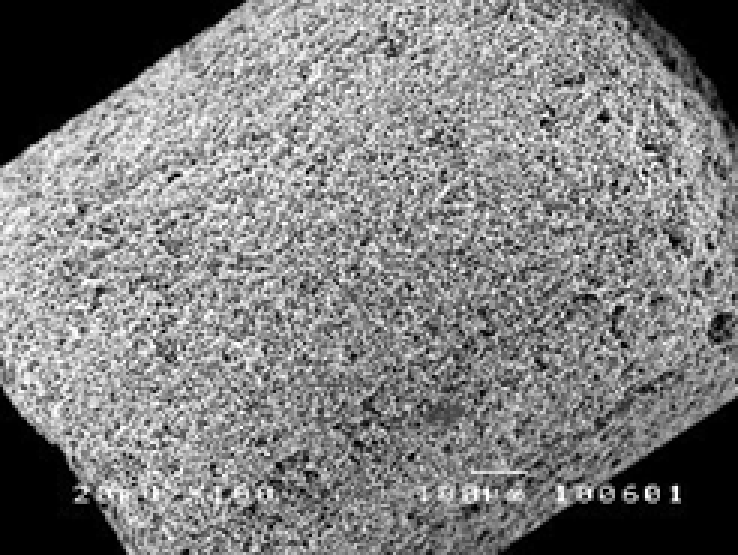

X100
X3500
MG4
X100
X3500
X10000
總結：MSC 高性能化的理念（MG4 開發思路）
- 對策 1：更嚴格的孔徑控制
- 對策 2：有效孔體積提升
- 顆粒均一化提升連通孔
- 小粒徑化減少擴散阻礙
- 顆粒微細化增加外表面積 - 對策 3：提高 MSC 的填充量
- 提高顆粒密度 - 對策 4：保密
→ 不僅是造粒與燒成條件的改良，更追溯至原料的革新
MG4 的誕生
- 新型 PSA 的開發
- 智慧財產權：
- 原料樹脂：國際專利已申請並公開
- MSC 本體：國際專利已申請並公開

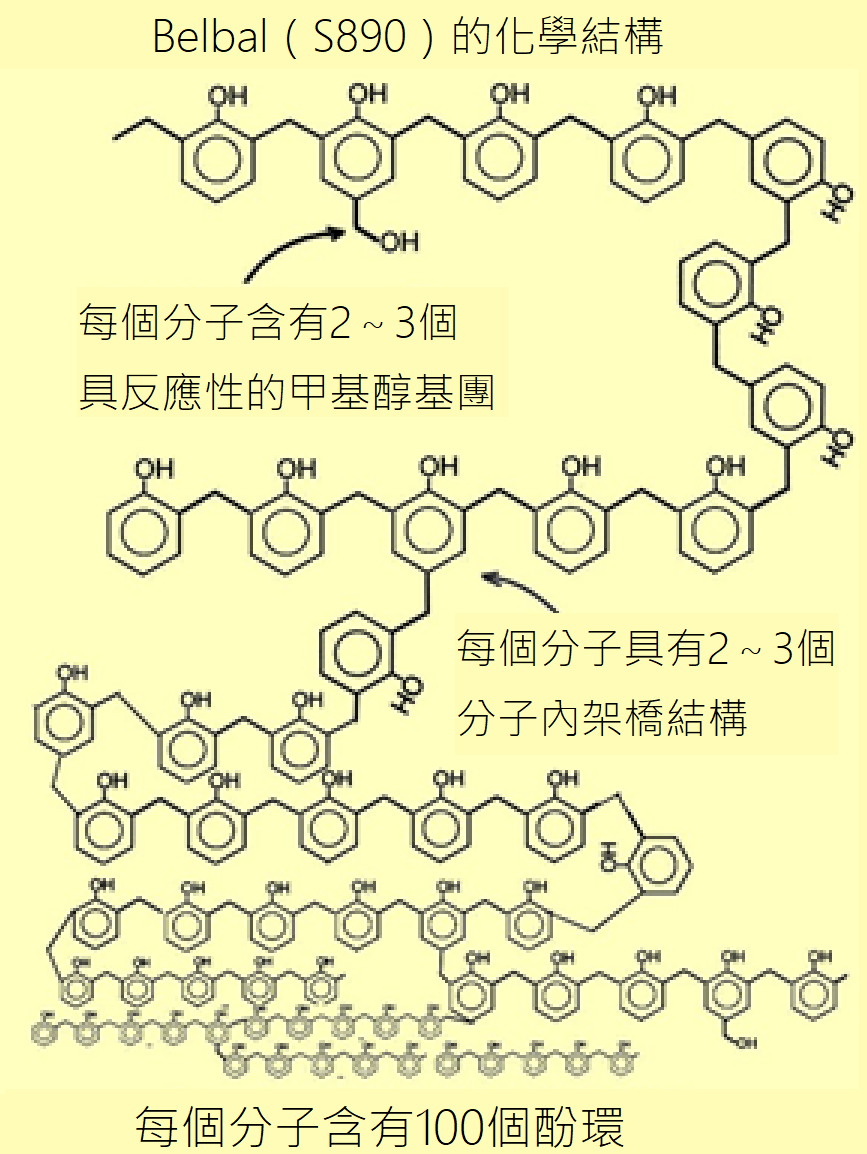

酚醛樹脂化學結構比較表
| 特性 | BELPEARL | Resole | Novolac |
| 苯酚基數量 | 100 個以上 | 2～5 個 | 4～10 個 |
| 甲醛基數量 | 2～3 個 | 多數 | 無 |
| 分子量 | 10,000 以上（可控制聚合度） | 100～300 | 300～500 |
| 經時變化 | 無 | 不穩定 | 無（含硬化劑則不穩定） |
| 外觀形狀 | 微粉（球形） | 溶液 | 滴狀粉碎粉末 |
| 單體苯酚 | 無 | 2～10% | 2～10% |
甲醛基濃度 有穩定性問題
單體苯酚 有毒性問題
